Web Monitoring User Guide (Korean)
EnglishWeb monitoring 이란?
Vital Recorder를 통해 데이터가 수집되는 동안 장비의 연결 및 수집 상태를 원격에서 감시할 수 있습니다.
이는 Vital Recorder에 의해 수집된 데이터가 서버로 업로드되고 이를 사용자의 웹브라우저로 전달하는 과정을 통해 이루어집니다.
데이터의 흐름도는 다음과 같습니다.
의료 장비 → Vital Recorder → 인터넷 → 데이터 서버→ 인터넷 → 사용자 웹 브라우저
이때 Vital Recorder가 설치된 컴퓨터와 웹브라우저가 설치된 컴퓨터 모두 인터넷에 연결되어 있어야 합니다.
웹모니터링을 위해서는 데이터가 데이터 수집 기관 밖으로 이동하게 되므로 국가 또는 지역에 따라서 법률이나 규정에 의해 사용이 제한될 수 있습니다.
따라서 웹모니터링은 연구용으로 이용하실 것을 권합니다.
데이터는 서버에 12시간 동안 임시로 보관된 후 영구히 삭제됩니다.
연구용 데이터의 기록 및 보관은 로컬 저장소를 이용하시기 바랍니다.
필요한 준비물
Vital Recorder를 실행할 수 있는 PC: 데이터 업로드를 하기 위해서는 Vital Recorder가 설치되고 인터넷 이용이 가능한 컴퓨터가 필요합니다.
웹 브라우저: 크롬, 파이어폭스, 엣지, 크로미움 브라우저 사용을 권장합니다. 또한 모바일 웹브라우저도 지원합니다.
웹 모니터링 시작하기
Vital Recorder 설정

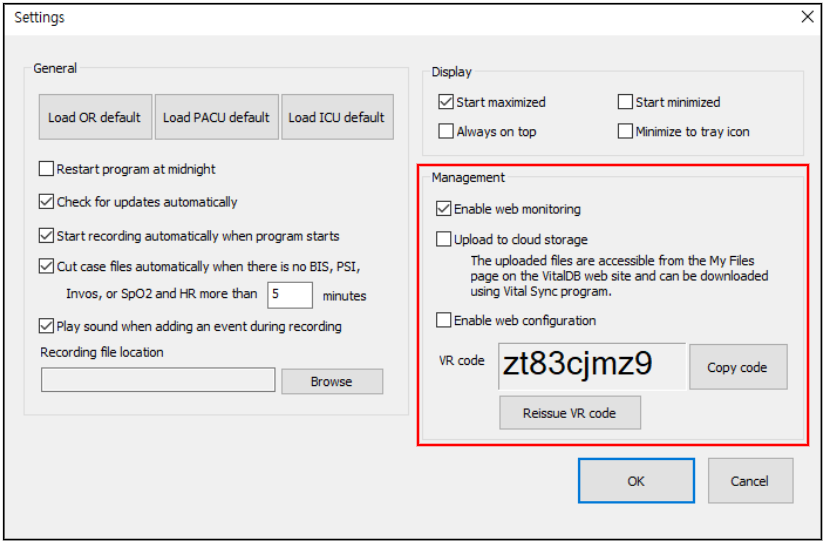

Vital Recorder 상단에 톱니바퀴로된 설정 버튼을 눌러 위의 그림과 같은 Settings 창을 열어줍니다.
Management 섹션에서 “Enable Web Monitoring”을 선택합니다.
VR code는 9자리의 임의의 숫자와 문자로 된 코드입니다. 이를 기록해 두거나 “Copy code” 버튼을 눌러 메모리에 복사해 둡니다.
“OK” 버튼을 누르고 설정창을 빠져 나옵니다.
웹 브라우저 설정
웹 브라우저를 통한 원격 모니터링을 하기 위해서는 VitalDB 에 회원 가입이 되어 있어야 합니다.
아직 가입을 안 하셨다면 다음 링크를 눌러 약관에 동의한 후에 회원 가입을 완료하시기 바랍니다.
https://vitaldb.net/registration-agreement
로그인을 한 후 Web monitoring 페이지로 갑니다.
https://vitaldb.net/web-monitoring/

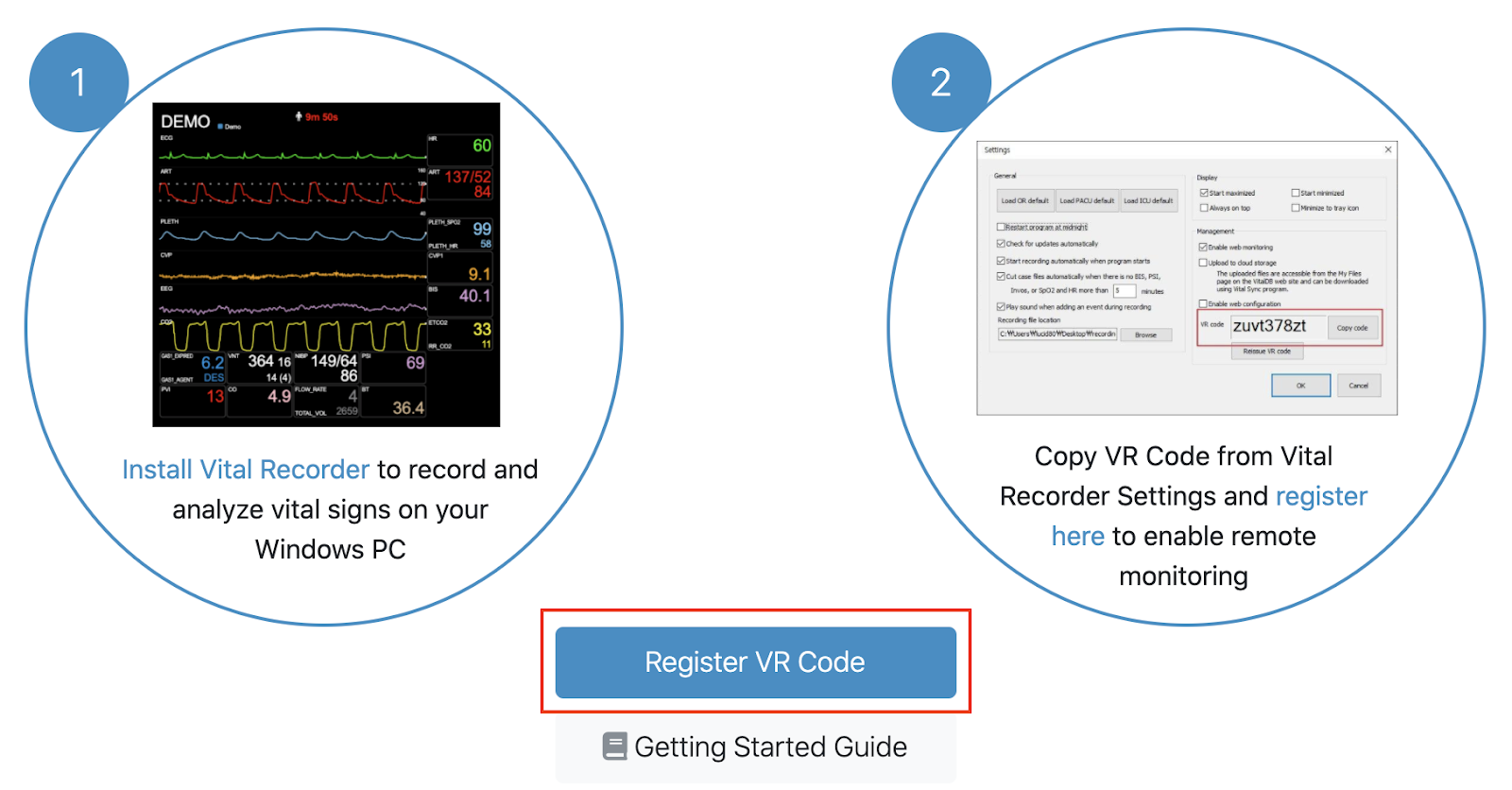

하단의 “Register VR Code” 버튼을 누릅니다.

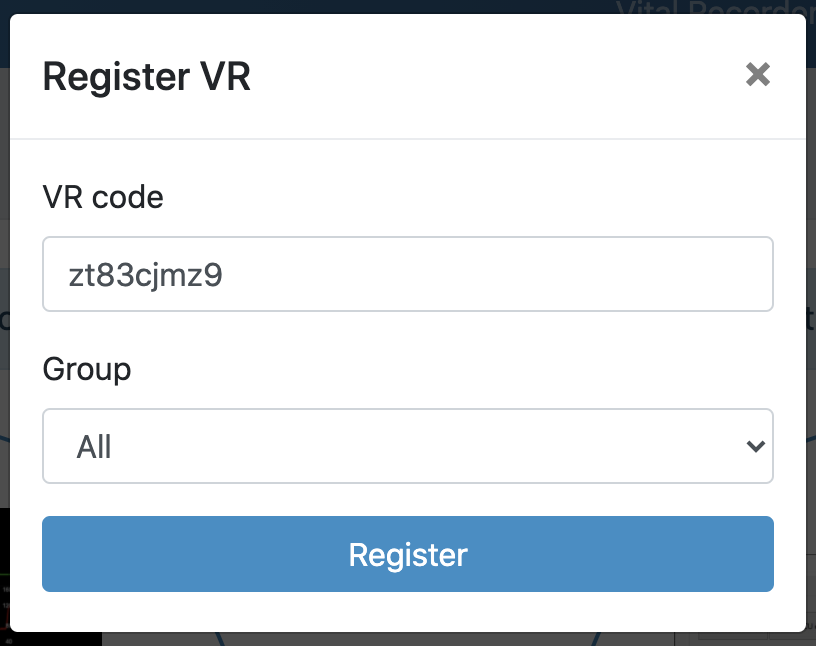

팝업창에 미리 복사해 둔 코드를 입력하고 “Register” 버튼을 누릅니다.

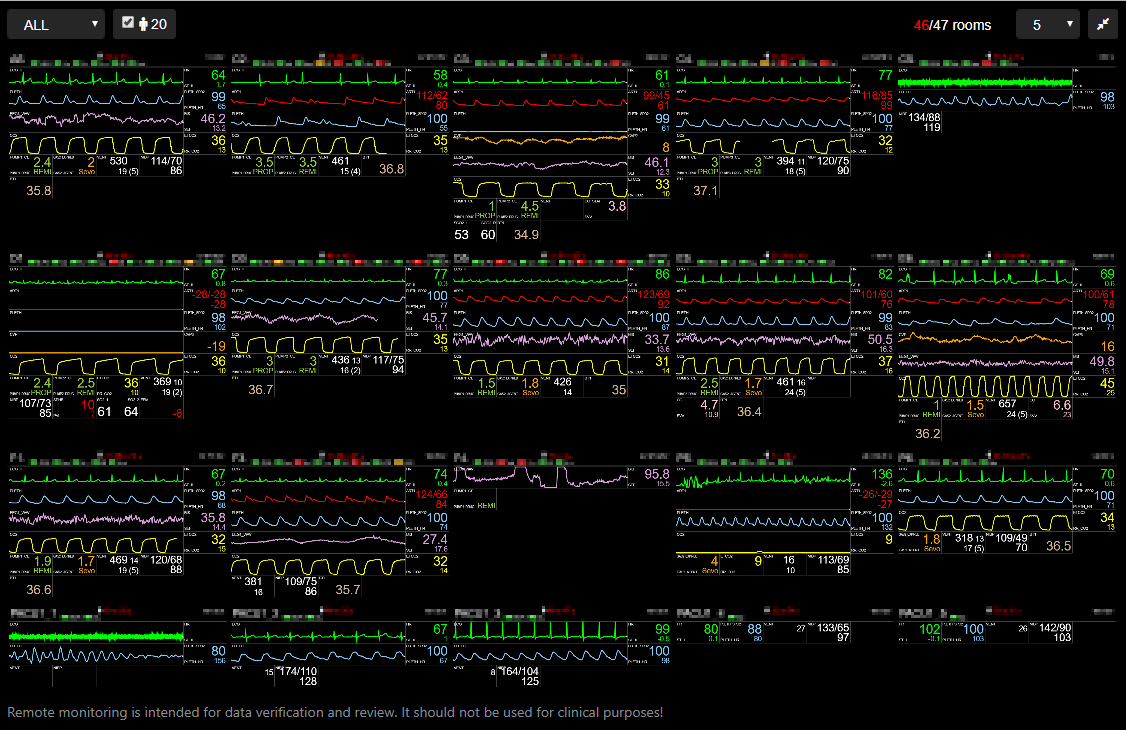

해당 Vital Recorder에 생체신호가 녹화되는 중이라면 즉시 웹모니터링 화면이 나타납니다. 데이터의 표시는 업로드, 다운로드 시간 때문에 최대 5초까지 지연될 수 있습니다.

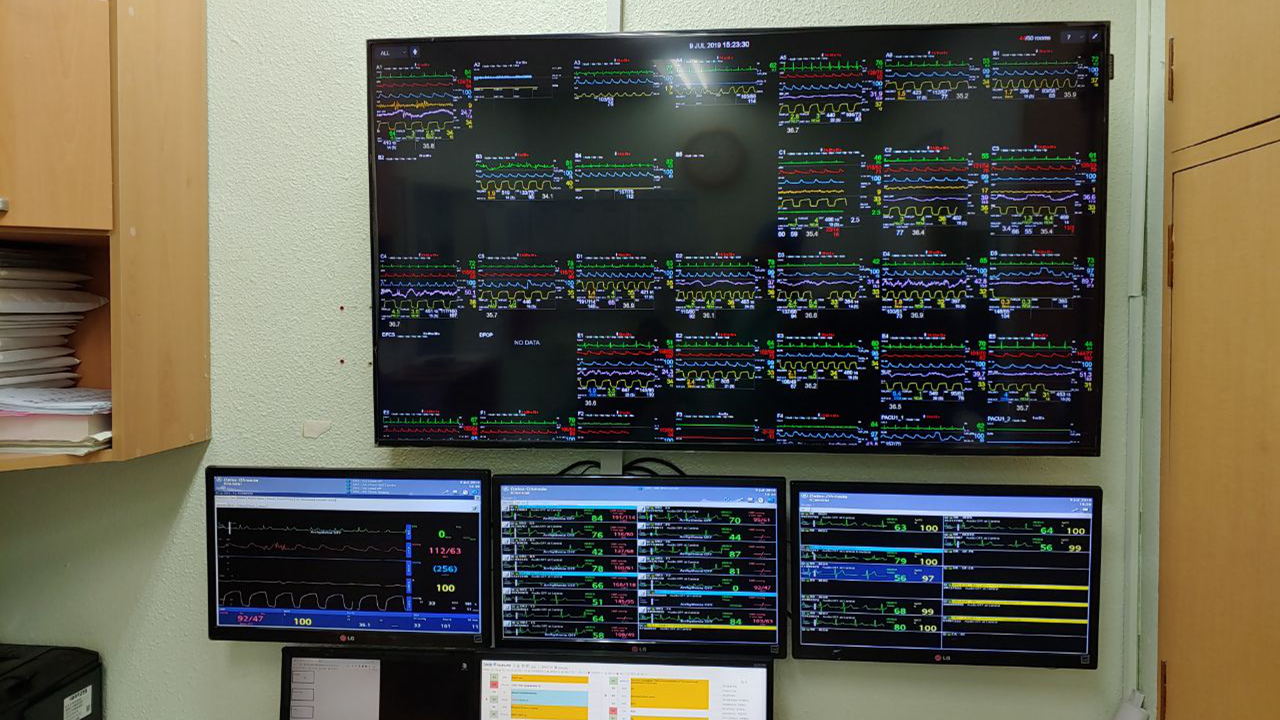

여러 방을 모니터링 하는 경우는 다음 이미지와 같이 계속 방을 추가할 수 있습니다.
웹 모니터링의 여러가지 기능
페이지 설정
웹 모니터링 페이지에는 다양한 설정 옵션과 실시간 통계 기능이 있습니다.
우선 페이지 상단 메뉴부터 살펴보겠습니다.
그룹 버튼을 클릭하면 현재 그룹 목록이 나옵니다. 필터링할 그룹을 선택하면 페이지에 해당 그룹의 베드들만 보이게 되며 그룹 이름을 편집할 수 있습니다.
버튼을 클릭하면 환자와 연결된 베드들만 보이게 됩니다. 그리고 “4/129 beds” 통계는 실시간으로 환자와 연결되어 있는 베드의 수와 현재 선택된 그룹에 속한 총 베드의 수를 나타냅니다.
버튼은 모든 VR을 관리할 수 있는 Manage VR 페이지를 좌측에 열어줍니다. Manage VR에 있는 기능들은 다음 섹션에서 다루겠습니다.

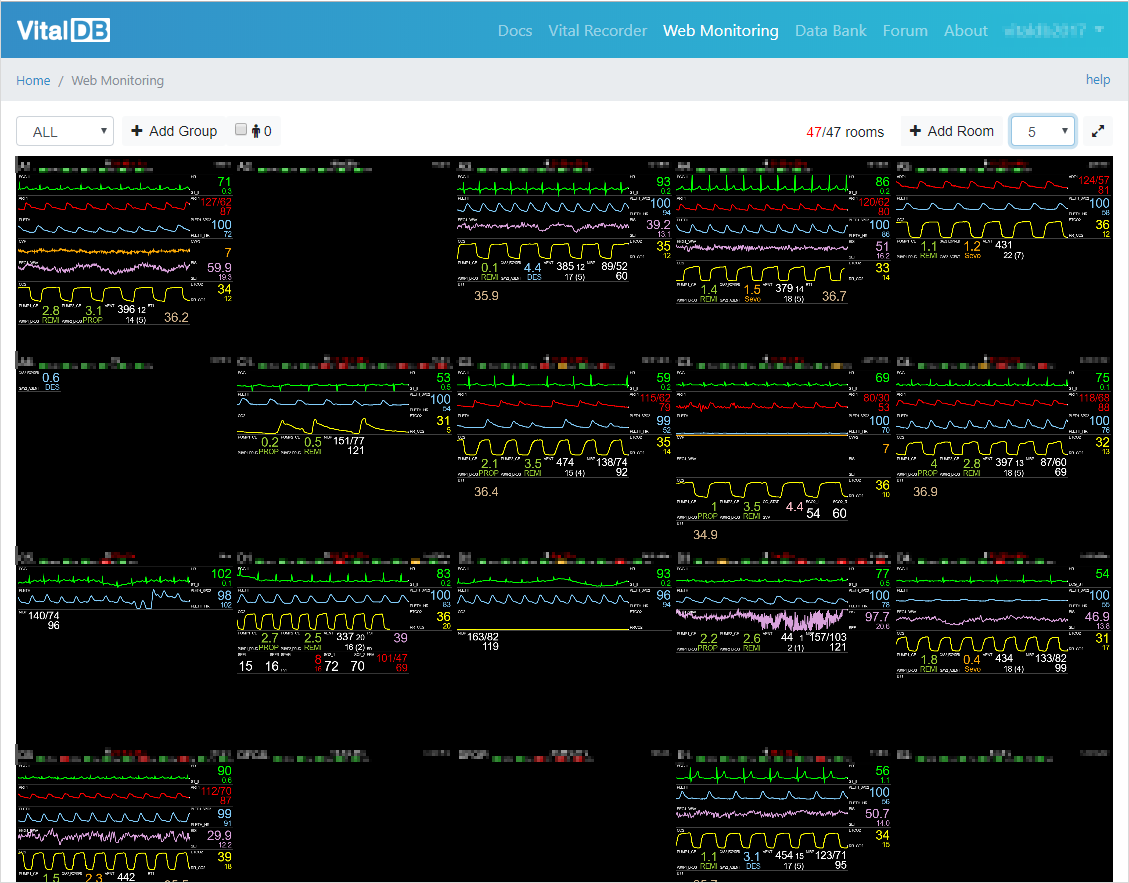

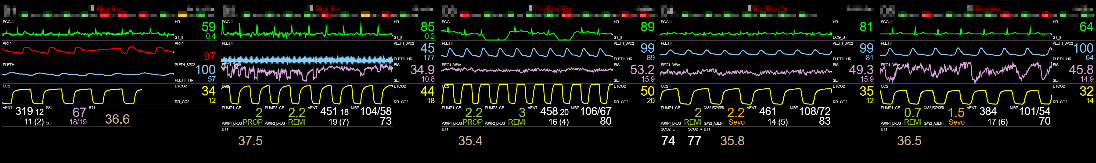

은 한 줄에 표시되는 베드의 수를 선택할 수 있는 옵션입니다. 예를들어, 5를 선택하면 다음 이미지와 같이 한 줄에 5개의 베드가 나열됩니다.
버튼은 새로고침 기능을 합니다.
확장 버튼으로, 선택될 경우 상단의 홈페이지 메뉴가 사라지며 다음 이미지와 같이 전체화면 모드가 됩니다.
Manage VR

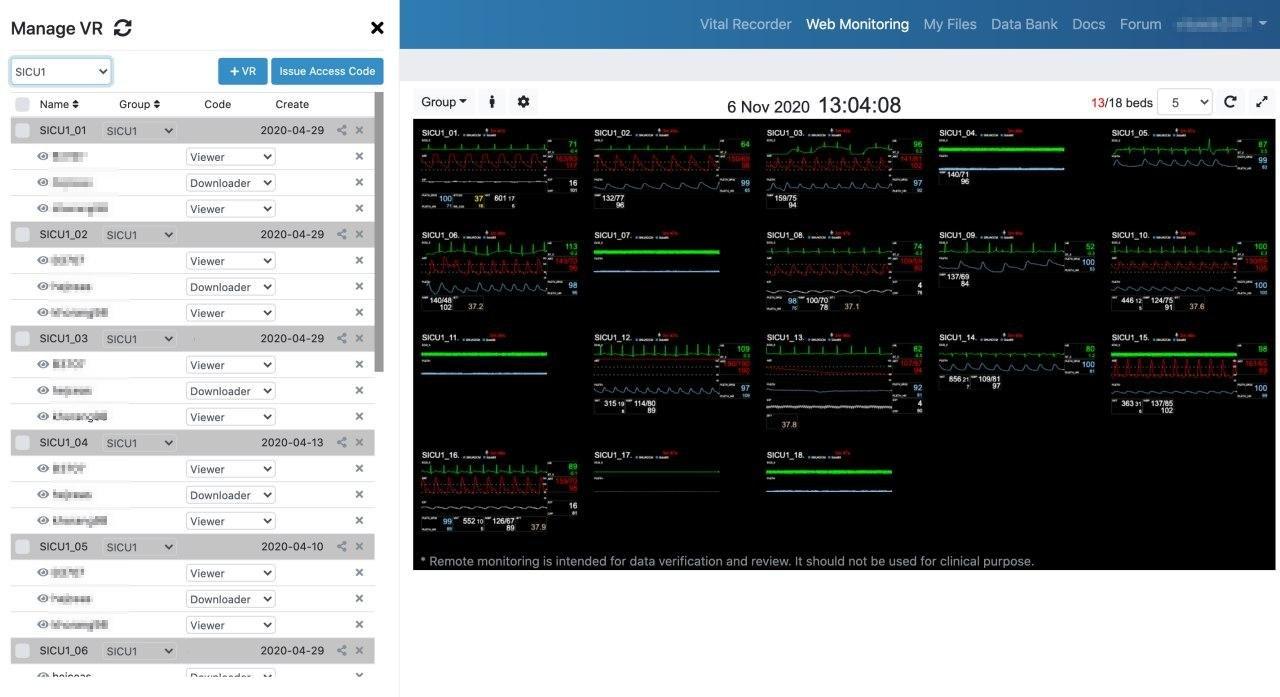

웹모니터링 페이지에서 버튼을 클릭하면 위의 사진과 같이 페이지 좌측에 Manage VR이 열립니다.
Manage VR에선 사용자가 등록한 모든 VR을 관리할 수 있습니다.
베드 별로 그룹 지정을 해놨다면 Manage VR 상단에서 그룹을 선택하여 그룹 별 VR 리스트를 볼 수 있습니다.
상단 우측의 + VR 버튼으로 VR을 등록 할 수 있습니다.
VR 행은 사진에서처럼 회색으로 되어있습니다. 좌측에 여러 VR을 선택할 수 있는 체크박스와 우측에 공유 버튼과 VR 삭제 버튼이 있습니다.
체크박스로 여러 VR을 선택해 상단에 있는 “Issue Access Code” 버튼을 클릭하면 선택된 VR의 모니터뷰를 볼 수 있는 임시 코드가 주어집니다.

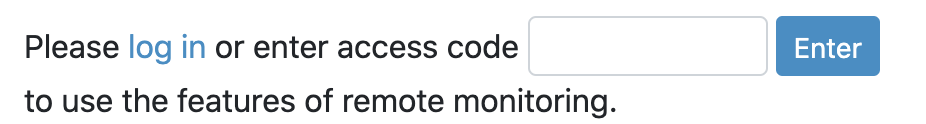

아래 그림과 같이 로그인을 하지 않아도 웹모니터링 페이지에서 access code 입력 칸에 임시코드를 입력하면 선택된 VR 모니터뷰를 볼 수 있습니다.
공유 버튼으로 다른 사용자에게 해당 VR의 모니터뷰나 녹화된 vital 파일을 공유할 수 있습니다.
VR 삭제 버튼으로 해당 VR을 삭제할 수 있습니다.
VR 행 밑에 표시가 되어있는 줄은 해당 VR을 보고있는 사용자 리스트 입니다. 각 사용자의 권한을 알 수 있고 삭제 및 변경도 할 수 있습니다.
베드별 설정

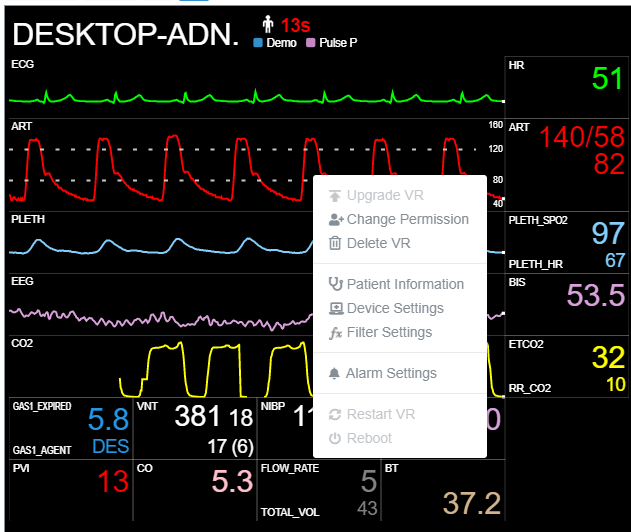

베드별 설정 메뉴는 해당 베드을 우클릭하면 열리고, 다른 곳을 클릭하면 사라집니다.
Upgrade VR은 Vital Recorder의 Settings 창에서 “Enable web configuration”을 체크해야 사용할 수 있는 기능으로 원격으로 Vital Recorder 업데이트합니다.
Change Permission은 해당 베드 웹모니터링의 보기 권한이나 생체신호파일 다운로드 권한을 다른 사용자에게 부여하거나 부여한 권한을 편집, 삭제 관리하는 기능을 합니다.
Delete VR는 해당 베드를 삭제합니다.

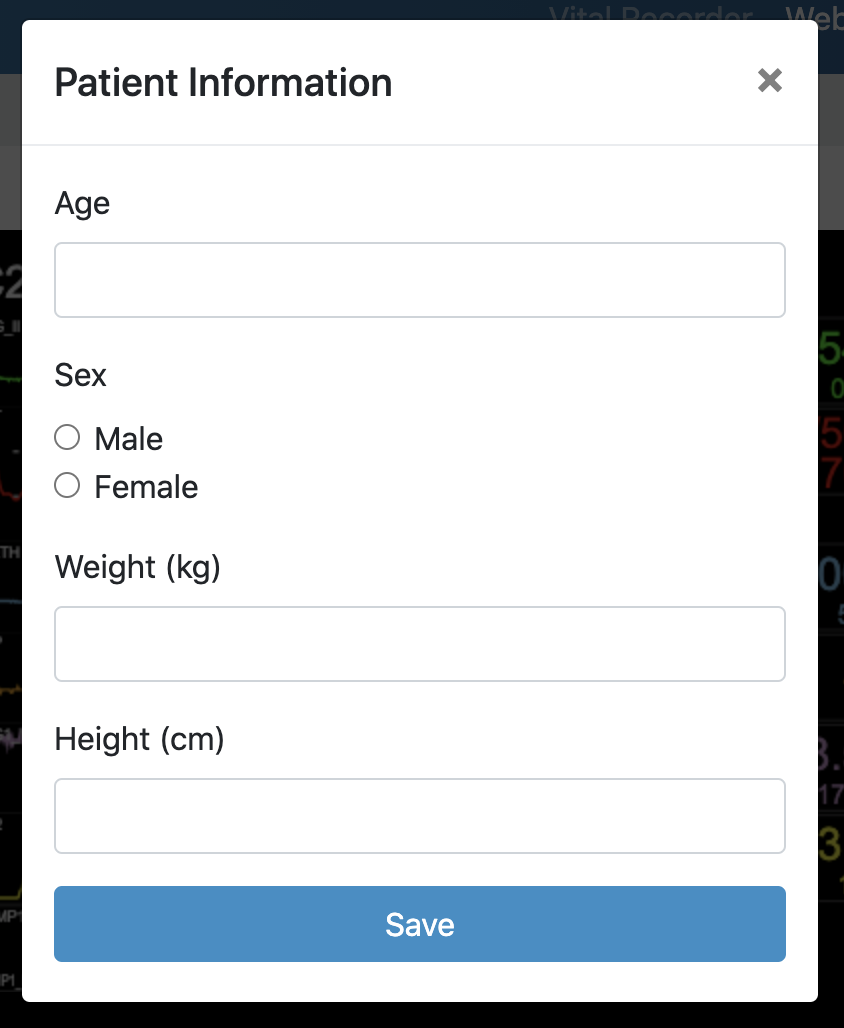

Vital Recorder 1.8.8.9 이상버전의 경우, Patient Information은 환자의 나이, 성별, 무게, 키 등 환자정보를 입력합니다.
환자정보를 입력하면 Stroke Volume (Filter Settings에서 선택) 계산 알고리즘의 정확도를 올려줍니다.

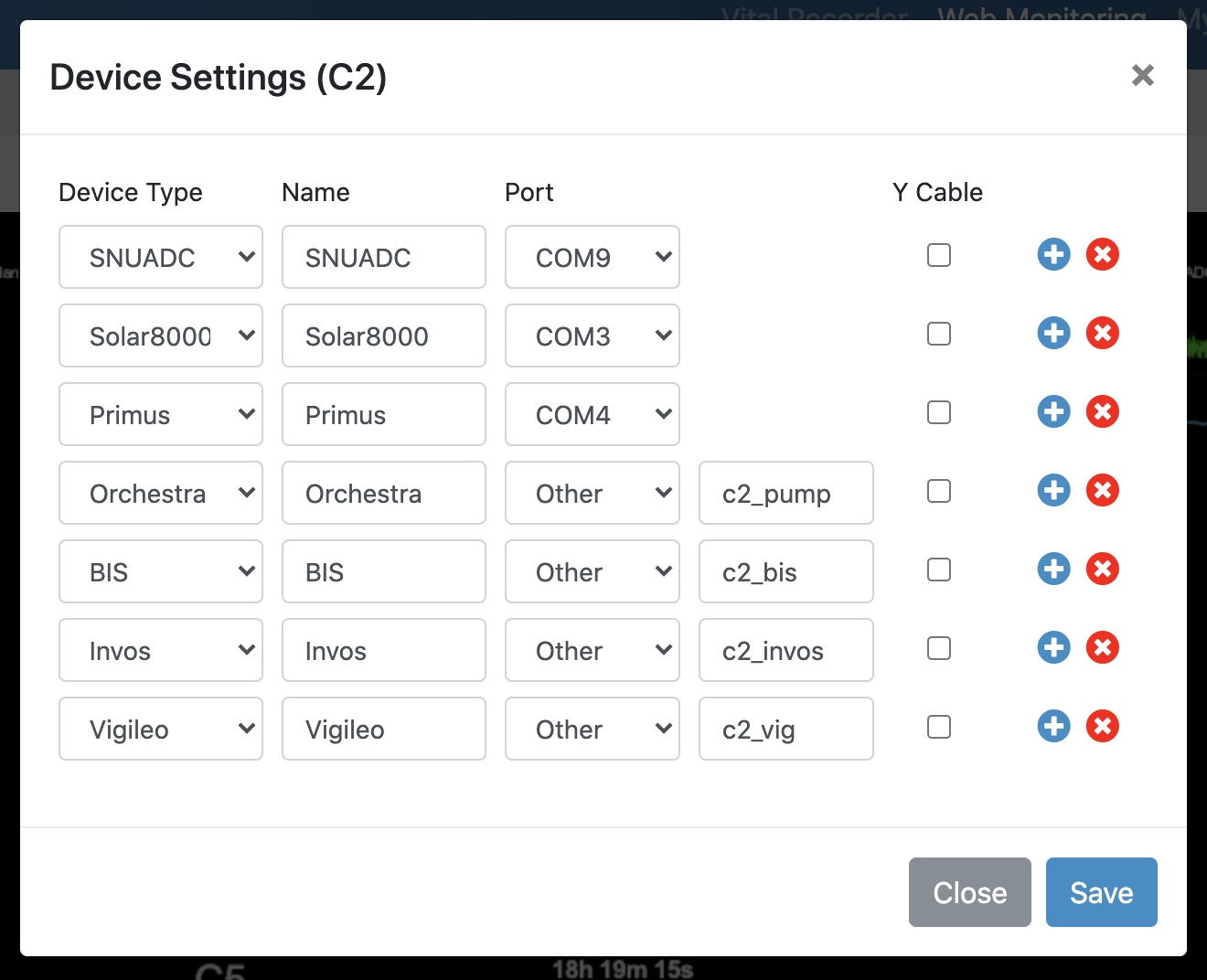

Device Settings에서 해당 VR의 기기 목록을 원격으로 편집할 수 있습니다. (Vital Recorder 1.8.8.9 이상)

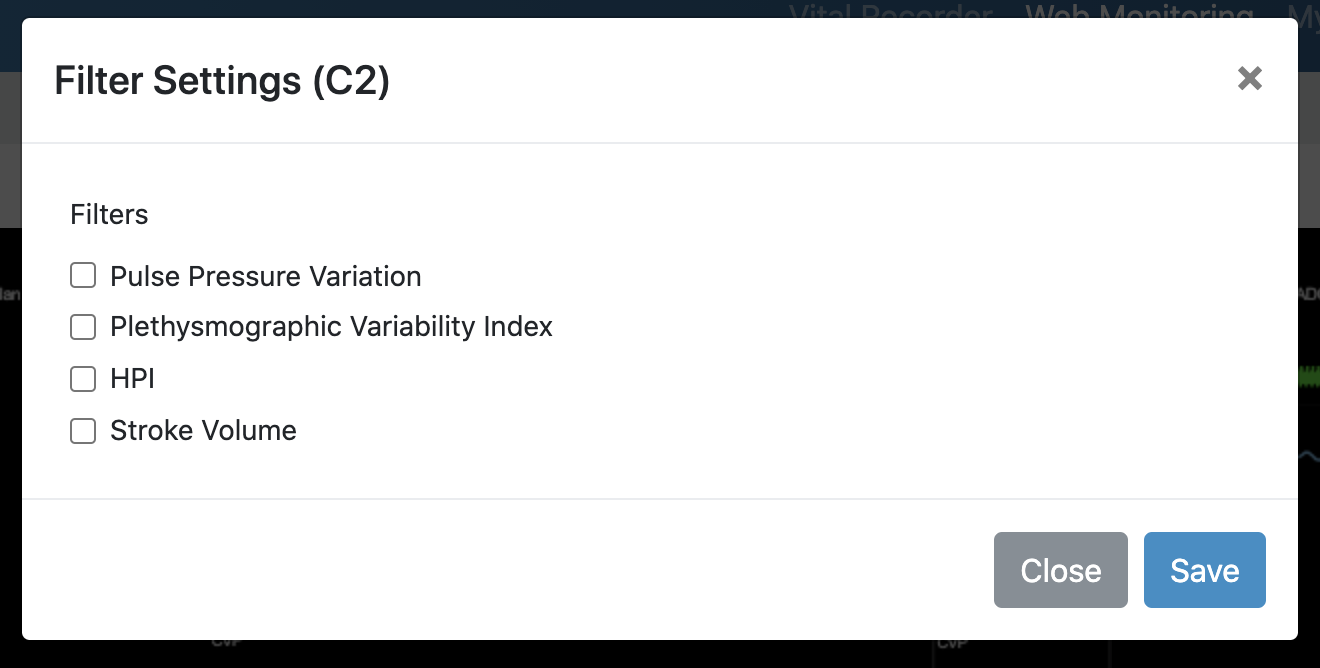

(Vital Recorder 1.8.8.9 이상) Filter Settings에서 해당 VR의 필터 목록을 원격으로 편집할 수 있습니다.
Alarm Settings는 모니터의 실시간 상황을 텔레그램 알림으로 받을 수 있는 설정입니다.

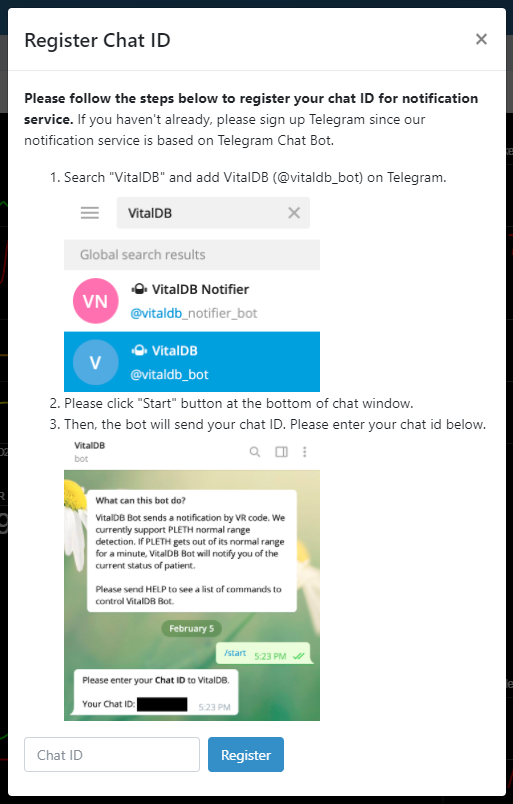

처음 알림 기능 사용 시 텔레그램 Chat ID를 VitalDB 계정에 등록하기 위한 가이드가 나옵니다.
가이드에 따라 Chat ID를 등록하면 텔레그램을 통해 해당 모니터에 대한 알림을 받아볼 수 있습니다.
Chat ID 변경은 Manage My Account에서 할 수 있습니다.
Restart VR, Reboot는 Vital Recorder의 Settings 창에서 “Enable web configuration”을 체크해야 사용할 수 있는 기능으로 각각 VR 업데이트, VR 재시작, PC 재부팅의 기능을 합니다.
베드선택 메뉴
여러개의 모니터를 선택해서 한 번에 관리가 가능합니다.

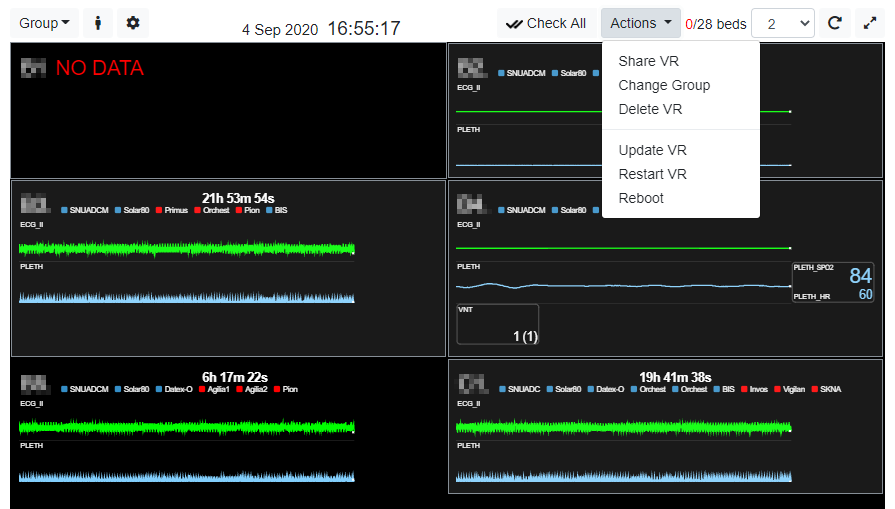

위의 그림과 같이 모니터를 클릭하면 선택되고 상단 메뉴에 Check All과 Actions 버튼이 나옵니다.
Check All 버튼을 클릭하면 화면에 보이는 모든 모니터 전체선택/선택해제가 됩니다.
Actions는 드롭다운 메뉴로 Share VR로 선택된 모니터의 보기 권한이나 생체신호파일 다운로드 권한을 다른 사용자에게 부여할 수 있습니다.
Change Group로 선택된 모니터들의 그룹 지정을 할 수 있습니다. Delete VR로 선택한 모니터들을 한 번에 삭제할 수 있습니다.
Update VR, Restart VR, Reboot는 Vital Recorder의 Settings 창에서 “Enable web configuration”을 체크해야 사용할 수 있는 기능으로 각각 선택한 모니터들을 VR 업데이트, VR 재시작, PC 재부팅 합니다.
화면 확대
특정한 베드의 모니터를 확대해서 볼 경우나 12시간 이내의 Vital Recorder 기록을 열람해야 할 경우, 화면 확대 기능을 사용해야 합니다.
확대 기능을 사용하기 위해서는 해당 방의 모니터화면을 더블클릭하면 됩니다.
ESC 키나 화면 더블 클릭을 통해 원래의 모니터링 화면으로 돌아갈 수 있습니다.

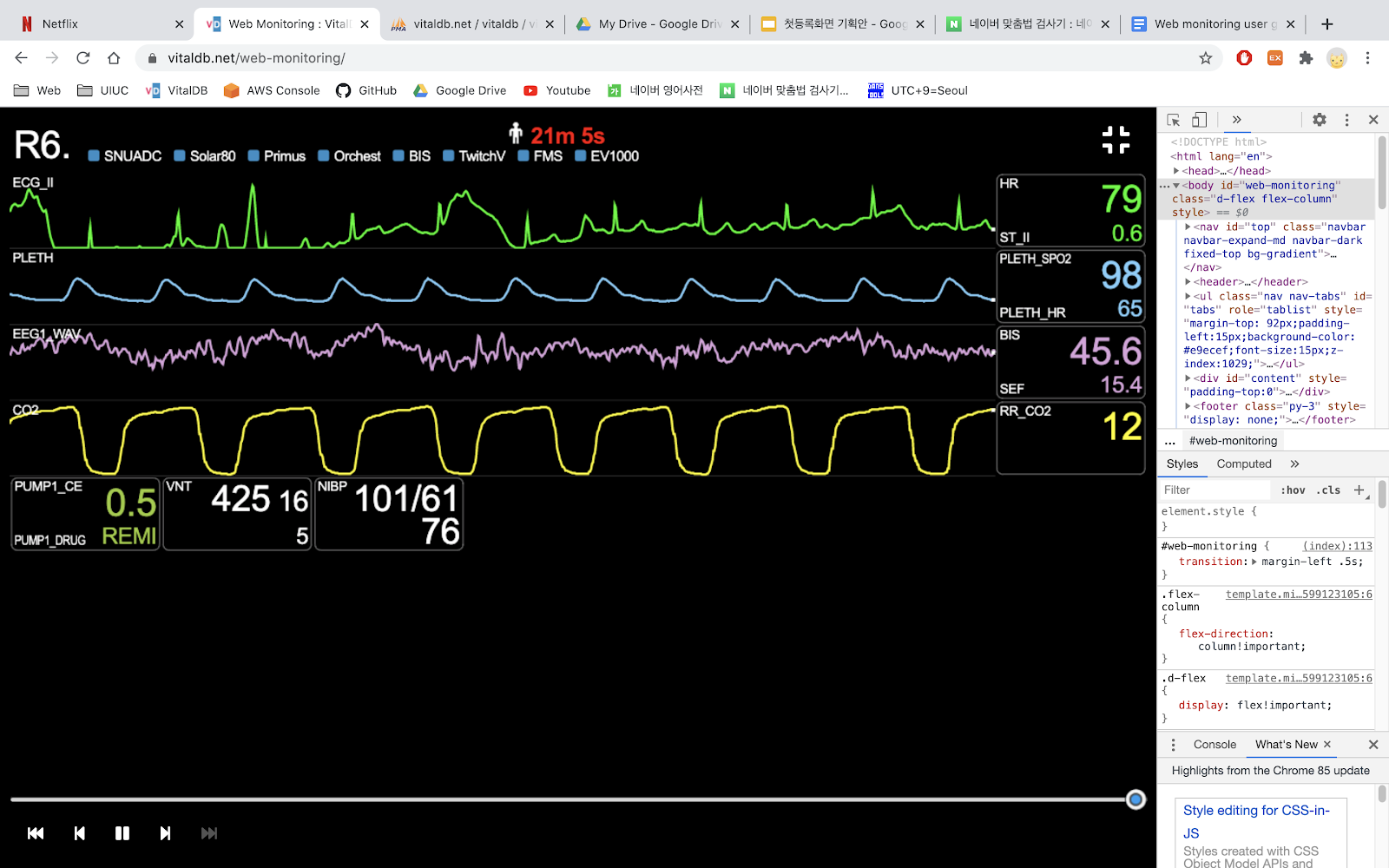

화면 확대 시, 상단 이미지와 같은 화면이 열립니다.
상단 중앙에는 현재 케이스의 데이터 기록 시간이 붉은 글씨로 표시됩니다. 아래의 예에서는 21분 5초의 기록이 이루어진 상태입니다.
하단의 슬라이더는 지금으로부터 4시간 전까지 원하는 시간으로 이동할 수 있도록 도와줍니다.
우측 하단의 이동 버튼을 통해 7초씩 움직일 수 있습니다.
버튼을 통해 해당 수술의 시작시간으로 움직일 수 있습니다.
시간 이동 시, 좌측 하단의 멈춤 버튼이 재생 버튼으로 변하는데, 이 때 재생 버튼을 누르면 해당 시간의 기록을 재생시킬 수 있습니다.
버튼을 통해 실시간 모니터링으로 돌아갈 수 있습니다.
